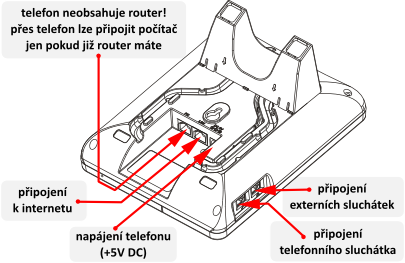

Zapojení telefonů Grandstream GXP116X a GXP140X

Zjištění IP adresy telefonu

1x stiskněte tlačítko označené tečkou (mezi šipkami).

1x šipka dolů na STATUS

2x tlačítko označené tečkou.

Zobrazí se IP adresa, např.: 192.168.0.2

Tuto IP adresu napište do lišty navigace Vašeho webového prohlížeče a stiskněte ENTER.

Přes získanou IP adresu se dostanete na webové stránky telefonu, kde lze provádět nastavení. Tuto adresu stačí zadat do internetového prohlížeče, např. Firefox nebo Chrome.

Upgrade firmware

Je-li zařízení nové, nebo pokud jsou se zařízením nějaké potíže, je dobré zkontrolovat verzi firmware a případně provést upgrade (nahrání nové verze firmware do přístroje). grandstream_telefon_gxp1xxx_novy_firmware

Nastavení telefonu - automatické

Doporučujeme automatické (nebo spíše poloautomatické nastavení), které si stáhne konfigurační soubor z našeho serveru. Nastavení provedete tak, že se přihlásíte na naše stránky a poté v menu průvodce nastavením → Volání z internetu → Volání z VoIP zařízení Grandstream → model Vašeho zařízení, např. GXP 1160. Dále postupujte podle instrukcí, na obrazovce.

V případě použití automatického nastavení pro telefon dojde k automatickému vygenerování a nastavení URL, ze kterého si bude telefon stahovat rychlé kontakty do adresáře v telefonu, které jsou uloženy na našem serveru, takže byste měli mít i v telefonu uložena vždy aktuální často volaná čísla včetně jmen.

Běžné používání telefonu

Práce s kontakty - tel. čísly uloženými v telefonu

Pokud jste použili automatické nastavení viz výše, telefon si automaticky stahuje rychlé kontakty uložené na našich webových stránkách. Do těchto kontaktů se dostanete pouhým zmáčknutím tlačítka, které je na obrázku označeno jako “rychlé kontakty”.

Pokud chcete vyhledávat podle jména nebo přidat další záznam (lepší jej zadat u nás na webu, protože pak bude uložen jak v telefonu tak na webu), zmáčkněte šipku nahoru. Poté můžete vybrat položku “Hledání” nebo “Nový záznam”.

Nastavení telefonu - ruční - pro zkušené uživatele

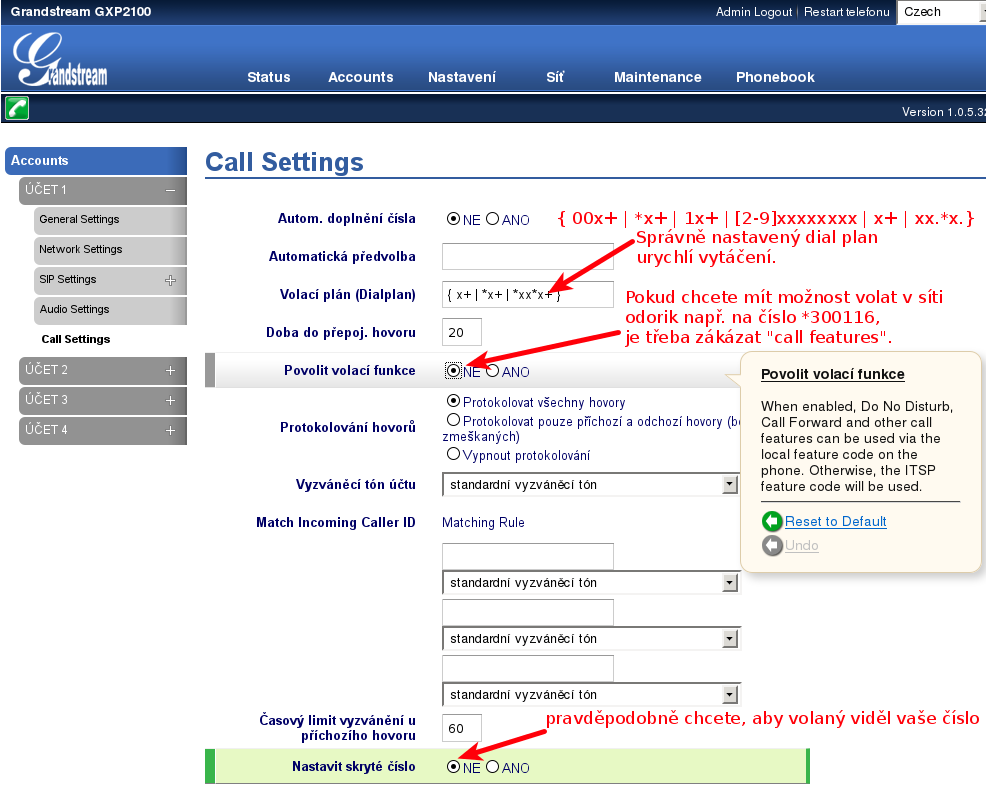

V menu Accounts - > Účet 1 → call settings nastavte Dial plan na

{ 00x+ | *x+ | **x+  | 112 | 155 | 158 | 150 | 156 | 1x+ | [2-9]xxxxxxxx | x+ | xx.*x. | ** }

Na stejném místě zakažte volací funkce (call features) a zakažte skrývání Vašeho čísla. (viz. obrázek) Nastavit skryté číslo: Ne

Způsob posílání tónové volby (DTMF): přes RTP (RFC2833)
Kodeky: jen PCMA

Funkce a poznatky jinde neuvedené

Zablokování klávesnice

Zablokování klávesnice - dlouhé stisknutí tlačítka *

Odblokování klávesnice - dlouhé stisknutí tlačítka * zobrazí se okénko pro zadání hesla. Pokud uživatel nemá žádné nastaveno, stačí stisknout OK.

Vlastní vyzváněcí melodie

Stáhněte program Ringtone Generator for Windows z tohoto odkazu: http://www.grandstream.com/support/tools

ringtool - nástroj pro tvorbu vp.bin a ring.bin souborů

Poznámky: V současné době je podporován pouze 16-bit lineární zvuk PCM pro .wav soubory.
PCM soubory by měly být předem formátovány do 16-bit 8 kHz mono formátu.

Jednoduše řečeno - melodii ve formátu wav překonvertujete výše zmíněným programem do bin souboru, který poté níže uvedeným programem nahrajete do Vašeho telefonu.

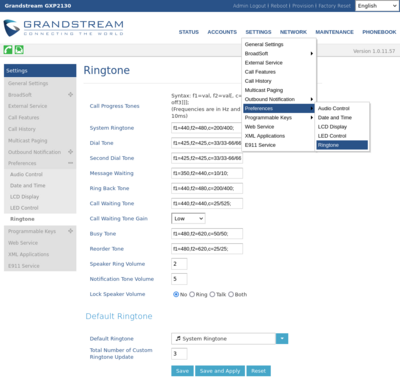

Nastaveni českých tónů

System Ringtone: f1=440,f2=480,c=200/400;
Dial Tone: f1=425,f2=425,c=33/33-66/66;
Second Dial Tone: f1=425,f2=425,c=33/33-66/66;
Message Waiting: f1=350,f2=440,c=10/10;
Ring Back Tone: f1=440,f2=480,c=200/400;
Call Waiting Tone: f1=440,f2=440,c=25/525;
Busy Tone: f1=480,f2=620,c=50/50;
Reorder Tone: f1=480,f2=620,c=25/25;
